Alçıpan Profil Ölçüleri: 50, 75, 100 mm Duvar ve Tavan C–U Profilleri

Alçıpan profil ölçüleri üç sayıyla tanımlanır: gövde genişliği, kanat yüksekliği ve boy. Bunlardan biri sipariş listesine yanlış yazılırsa dikme raya girmez ya da duvar planlanan kalınlıkta çıkmaz. Aşağıda piyasada yaygın duvar ve tavan profili ölçülerini tablolarla, kullanım yerleriyle birlikte veriyoruz.

Alçıpan profil ölçüleri nasıl okunur?

Profil adındaki sayı çoğu zaman tek bir ölçüyü, gövde genişliğini verir. Geri kalanlar etikette ya da teklif satırında ayrıca yazılır. Bir profili eksiksiz tanımlamak için dört bilgi gerekir.

• Genişlik (gövde): Kesitin sırt ölçüsüdür. U50 adındaki 50, gövdenin 50 mm olduğunu söyler; duvar kalınlığını bu ölçü belirler.
• Yükseklik (kanat): Gövdeden dik çıkan iki kolun ölçüsüdür. Tavan C 60/27 yazımında 60 genişliği, 27 yüksekliği gösterir.
• Boy: Profilin uzunluğudur; piyasada yaygın boylar 3 m ve 4 m’dir.
• Sac kalınlığı: Adda yer almaz, ama profilin davranışını en çok değiştiren ölçüdür.

Duvar profillerinde kanat ölçüsü adın içinde geçmediği için üreticiden üreticiye farklılık gösterebilir. Aynı adı taşıyan iki profilin kanadı birkaç milimetre farklı çıkabilir. Farklı kaynaklardan alınan U ve C profilleri aynı duvarda kullanmadan önce birbirine oturtarak denemek gerekir.

Ölçüyü kendiniz doğrulamak isterseniz genişliği kumpasla gövdenin dışından dışına, kanadı gövdenin dış yüzünden kanat ucuna alın. Boyu şerit metreyle, profil düz bir zemindeyken ölçün. Kesim ucundaki ezilme genişliği yanıltabileceği için ölçümü uçtan birkaç santim içeriden almak daha güvenlidir.

Alçıpan duvar profili ölçüleri: 50, 75 ve 100 mm

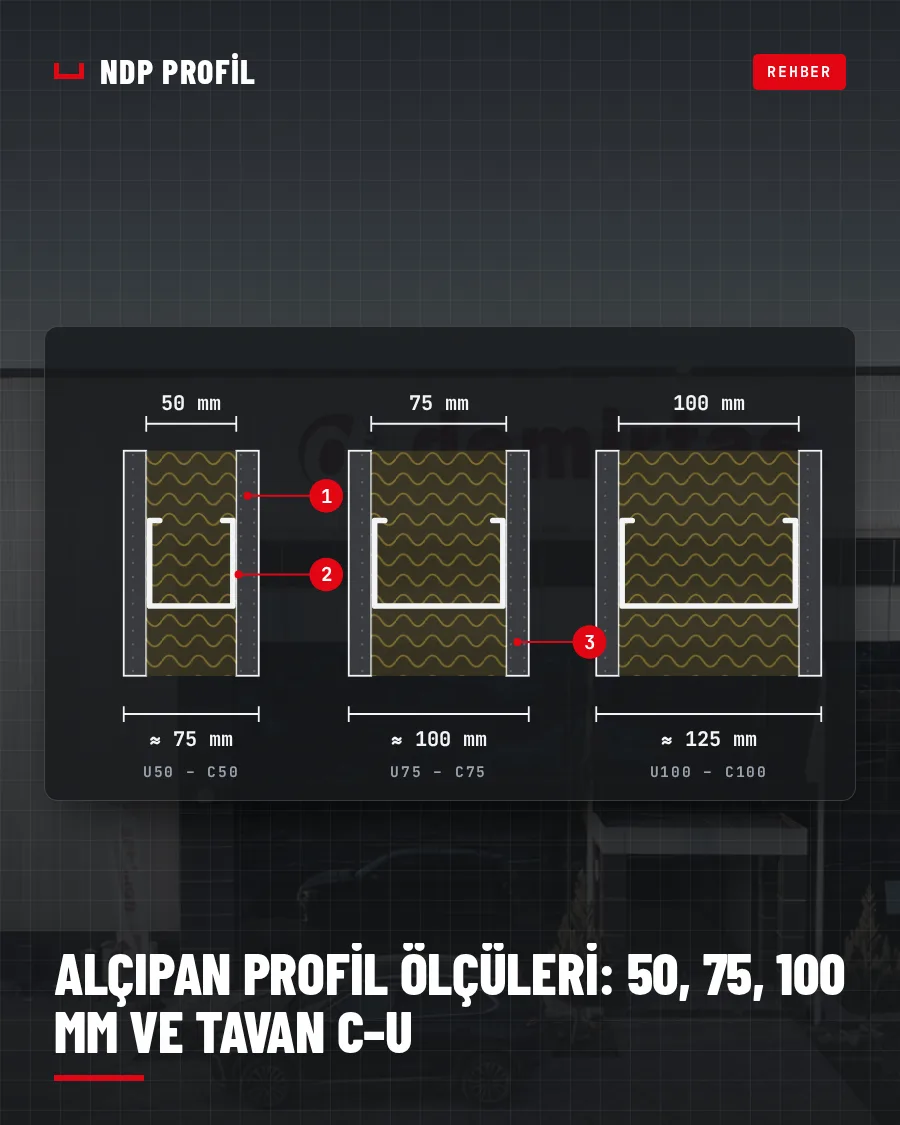

Piyasada yaygın duvar profili genişlikleri 50, 75 ve 100 mm’dir. Ray ile dikme aynı genişlikte eşleştirilir. Aşağıdaki duvar kalınlıkları, iskeletin iki yüzüne birer kat 12,5 mm levha vidalandığı varsayımıyla hesaplanmıştır.

Hesap basittir: profil genişliğine her yüz için levha kalınlığı eklenir. Çift kat levhalı duvarda her yüze 12,5 mm daha gelir; 50 mm’lik iskelet yaklaşık 100 mm, 75 mm’lik iskelet yaklaşık 125 mm kalınlığında duvar verir. Kapı kasası siparişinde bu bitmiş kalınlık esas alınır.

C profilin gövdesi, rayın içine girebilmesi için anma ölçüsünden bir miktar dar üretilir. Bu yüzden bir C50 dikmeyi kumpasla ölçtüğünüzde 50 mm’nin biraz altında bir değer okumanız kusur değil, geçme payıdır.

Genişlik büyüdükçe duvarın içindeki boşluk da büyür. 50 mm’lik iskelet ince bir yalıtım levhasına ve elektrik borularına yer verir; 75 ve 100 mm’lik iskeletler daha kalın yalıtımı ve sıhhi tesisat borularını alır. Kaybedilen ise döşeme alanıdır: uzun bir koridor boyunca her 25 mm’lik fark toplamda hissedilir bir alan eder.

Ürün grubumuzda Duvar U50 ile C50 ve U75 ile C75 çiftleri yer alıyor; tamamını alçıpan duvar profilleri sayfasında görebilirsiniz.

Tavan profili ölçüleri: Tavan C 60/27 ve Tavan U 28/27

Alçı levha asma tavanda piyasada yaygın iki ölçü vardır: taşıyıcı olarak Tavan C 60/27, çevre profili olarak Tavan U 28/27. İkisinin ölçüsü birbirine göre seçilmiştir; 27 mm yüksekliğindeki Tavan C’nin ucu, Tavan U’nun 28 mm’lik ağzına oturur.

Tavan C’nin 60 mm’lik geniş yüzü, iki levhanın aynı profil üzerinde birleşmesine ve her iki kenarın ayrı ayrı vidalanmasına yer bırakır. Tali taşıyıcı aralığı levhanın yönüne ve kat sayısına göre seçilir; aralık daraldıkça tavan yüzeyi daha rijit olur.

Tavan C profil ve Tavan U profili birlikte sipariş edilir. U miktarını odanın çevresi, C miktarını tavan alanı ve taşıyıcı aralıkları belirler.

Karopan T24 ölçüleri: 60×60 cm modül

Karopan tavanda ölçüyü profil değil modül belirler. Yaygın modül 60×60 cm’dir; T24 adındaki 24, taşıyıcının tavanda görünen alt tablasının milimetre cinsinden genişliğini anlatır.

Izgara, ana taşıyıcılar ile bunların arasına geçen ara taşıyıcılardan kurulur. Yaygın düzende ana taşıyıcılar 120 cm arayla asılır; aralarına 60 cm’de bir 120 cm’lik ara taşıyıcılar geçer, 60 cm’lik kısa parçalar da kareleri tamamlar. Duvar kenarında karopan taşıyıcı ile birlikte L kenar profili kullanılır.

Profil boyları: 3 m mi, 4 m mi?

Piyasada yaygın profil boyları 3 m ve 4 m’dir. Hangisinin alınacağına duvar profillerinde tavan yüksekliği, tavan profillerinde oda ölçüsü karar verir.

• C dikme: Tavan yüksekliğinden bir miktar kısa kesilir. Kat yüksekliği 3 m’nin altındaysa 3 m’lik boy yeter; daha yüksek mekânlarda 4 m’lik boya geçilir.
• U ray: Uç uca eklenerek döşenir; boy seçimi fireyi ve taşımayı etkiler, duvarın davranışını etkilemez.
• Tavan C: Odanın kısa kenarını tek parça geçen boy fireyi azaltır. Ekleme gerekiyorsa ek yerleri yan yana profillerde aynı hizaya getirilmez.

Dikmede ek yapmaktan kaçınılır, çünkü ek yeri dikmenin en zayıf noktası olur. Tavan yüksekliği eldeki boyu aşıyorsa daha uzun profil sipariş etmek, iki parçayı birleştirmekten daha sağlıklıdır. NDP Profil ürünlerinde kalınlık ve boy seçenekleri teklif aşamasında paylaşılır.

Boy, taşımayı da belirler. 4 m’lik paket her araca sığmaz; dar merdiven boşluklarından ve asansörlerden geçirilmesi de zordur. Malzemenin kata nasıl çıkarılacağı sipariş verilmeden önce düşünülürse şantiyede profil kesip eklemek zorunda kalınmaz.

Hangi ölçü nerede kullanılır?

Genişlik seçimi üç soruya bağlıdır: duvar ne kadar yüksek, içinden ne geçecek ve ne kadar ses yalıtımı bekleniyor. Aşağıdaki tablo yaygın eşleştirmeleri özetler.

Mevcut bir duvarın önüne kurulan giydirme duvarlarda çoğunlukla 50 mm yeterlidir; burada amaç yeni bir taşıyıcı duvar kurmak değil, tesisat ve yalıtım için boşluk bırakmaktır. İki mekânı ayıran ve ses geçirmemesi beklenen duvarlarda ise 75 mm ve üzeri genişlikler, içine daha kalın yalıtım aldığı için öne çıkar.

Genişliği büyütmek her sorunu çözmez. Aynı genişlikte daha rijit bir duvar isteniyorsa dikme aksını sıklaştırmak ya da sac kalınlığını artırmak da seçenektir; bu dengeyi sac kalınlığı yazısında ayrıca ele aldık.

Sipariş listesinde ölçü nasıl yazılır?

Eksik yazılmış bir satır, telefonla düzeltilmesi gereken bir sipariş demektir. Her kalem için şu sırayı izlemek karışıklığı önler.

1. Profilin adı ve genişliği: Duvar U75, Duvar C75, Tavan C 60/27 gibi.
2. Boy: 3 m ya da 4 m; farklı bir boy gerekiyorsa ayrıca belirtin.
3. Sac kalınlığı: milimetre olarak.
4. Miktar: adet ya da toplam metre.
5. Teslim yeri ve istenen tarih.

Miktarı çıkarmak için alçıpan profil hesaplama aracını kullanabilirsiniz; duvar uzunluğu ve yüksekliğinden ray ve dikme metrajını verir. Hangi profilin hangi işte kullanıldığından emin değilseniz önce alçıpan profil çeşitleri rehberine bakın.

Sonuç: ölçüyü üç adımda netleştirin

Alçıpan profil ölçüleri karmaşık görünse de karar sırası bellidir: önce genişlik (50, 75 ya da 100 mm), sonra boy (3 m ya da 4 m), en son sac kalınlığı. Tavanda yaygın ikili Tavan C 60/27 ile Tavan U 28/27, karopanda 60×60 cm modüllü T24 taşıyıcıdır. Ölçülerin sistem içindeki yerini alçıpan profil rehberimizde bütün olarak görebilirsiniz.

NDP Profil olarak Malatya’daki fabrikalarımızda ürettiğimiz duvar ve tavan profillerini toptan ve bayi kanalıyla Türkiye geneline sevk ediyoruz. Ölçü ve miktar listenizi teklif formundan gönderin; güncel boy ve kalınlık seçenekleriyle birlikte dönelim.
