Alçıpan Duvar Profili Seçimi: U50, C50, U75 ve C75 Arasındaki Farklar

Bir alçıpan bölme duvarın ne kadar sağlam, ne kadar sessiz ve ne kadar düzgün olacağına büyük ölçüde levhanın arkasındaki metal iskelet karar verir. Doğru alçıpan duvar profili seçmek, hem malzemeyi boşa harcamamak hem de sonradan çatlayan derzlerle uğraşmamak demektir. Bu rehber U50, C50, U75 ve C75 arasındaki farkı ve seçim ölçütlerini sırayla ele alır.

U profil ile C profil: görev paylaşımı

Bölme duvar iskeleti iki profilden oluşur. U profil raydır; zemine ve tavana yatay olarak sabitlenir ve duvarın yerini belirler. C profil dikmedir; bu rayların içine dikine yerleştirilir ve alçı levhalar ona vidalanır. Kenarlarındaki dudaklar C profile burulma dayanımı kazandırır, bu yüzden yükü taşıyan eleman odur.

İki profil her zaman aynı genişlikte eşleştirilir: U50 rayın içine C50, U75 rayın içine C75 oturur. Dikme raya zorlanmadan girmeli, içinde de oynamamalıdır; iki profilin birbirine uyumu iskeletin ilk kalite göstergesidir.

Ray levhayı taşımaz; görevi dikmelerin alt ve üst ucunu hizada tutmak ve duvarı yapıya bağlamaktır. Bu yüzden dudaksız, düz kanatlı bir kesittir. Levhanın vidalandığı, darbeyi ve kapı yükünü karşılayan eleman dikme olduğu için sistemin rijitliği asıl olarak C profilin genişliğine ve sacına bağlıdır.

Kesit biçimlerinin ve görevlerin ayrıntısını U profil ile C profil farkı yazısında ayrıca ele aldık; burada seçim tarafına odaklanıyoruz.

Alçıpan duvar profili genişliği: 50 mm mi, 75 mm mi?

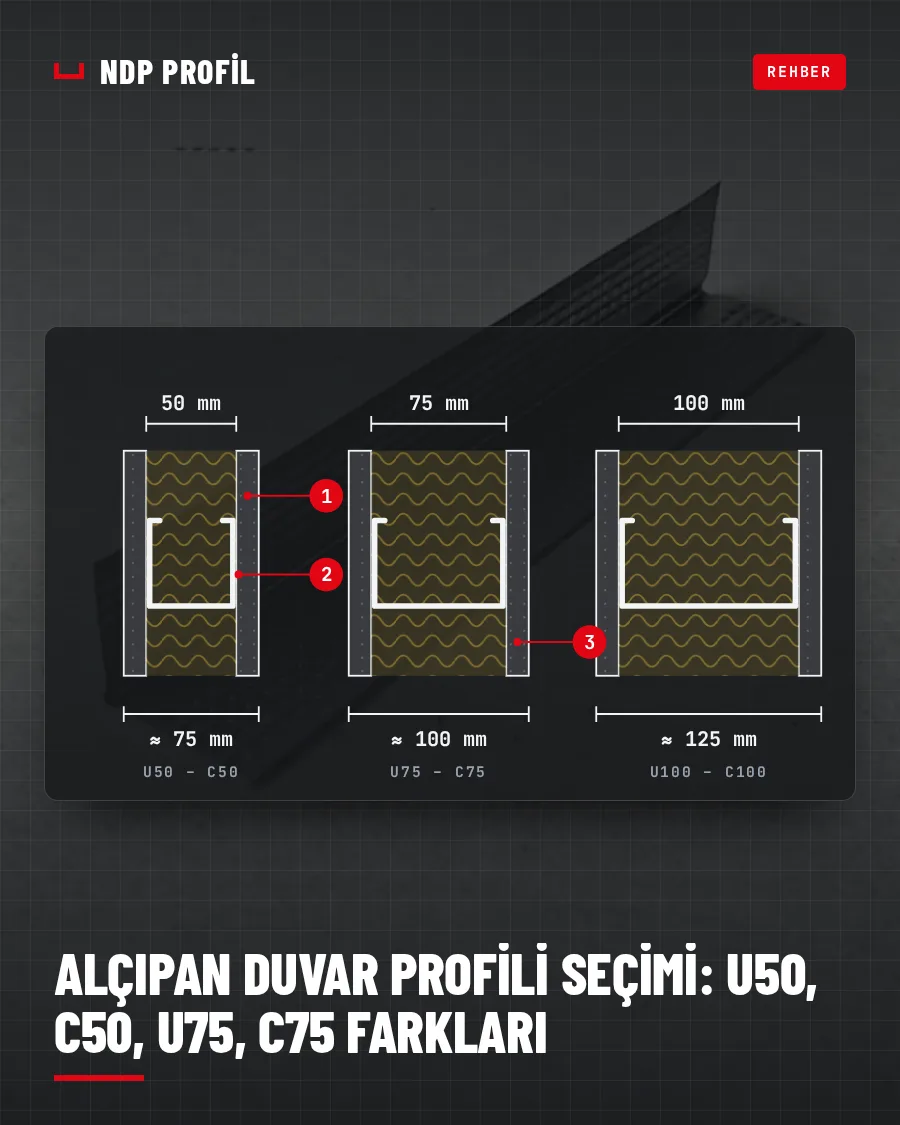

Profil adındaki sayı gövde genişliğini verir ve duvarın toplam kalınlığını belirler. İki yüzüne birer kat 12,5 mm levha vidalanan 50 mm’lik iskelet yaklaşık 75 mm’lik, 75 mm’lik iskelet ise yaklaşık 100 mm’lik bir duvar oluşturur. Her iki yüze ikinci kat levha eklendiğinde bu ölçüler 25 mm artar.

Kısacası: alan önemliyse ve duvar standart kat yüksekliğindeyse 50 mm yeterlidir. Duvar yükseldikçe, ses yalıtımı beklentisi arttıkça ya da duvarın içinden tesisat geçecekse 75 mm doğru seçimdir.

Aradaki 25 mm küçük görünür ama uzun duvarlarda fark eder: on metrelik bir bölmede 75 mm yerine 50 mm profil kullanmak yaklaşık çeyrek metrekare taban alanı kazandırır. Dar koridor, küçük banyo ve giyinme odası gibi yerlerde bu kazanç belirleyici olabilir.

Piyasada 100 mm genişlikte duvar profilleri de yaygındır; çok yüksek duvarlarda ve kalın boruların geçtiği şaft duvarlarında gündeme gelir. Bu yazı en sık sorulan iki çifte, 50 ve 75 mm’ye odaklanıyor.

Duvar yüksekliği arttıkça ne değişir?

Dikme, iki ucundan raylara oturan ince bir kolon gibi çalışır. Boyu uzadıkça ortasından esnemeye yatkın hale gelir; kapı çarptığında ya da duvara yaslanıldığında bu esneme derzlere çatlak olarak yansır. Geniş gövdeli profil aynı yük altında daha az esner, bu yüzden yükseklik arttıkça 75 mm öne çıkar.

İzin verilen duvar yüksekliğini tek başına genişlik belirlemez. Dört etken birlikte çalışır:

• Profil genişliği. Gövde genişledikçe dikmenin eğilmeye karşı direnci artar.
• Sac kalınlığı. Aynı genişlikte kalın saclı profil daha rijittir; konuyu alçıpan profilinde sac kalınlığı yazısında açtık.
• Dikme aralığı. Dikmeler sıklaştıkça her birine düşen yük azalır.
• Levha kat sayısı. Çift kat levha iskeleti iki yandan kilitler ve duvarı sertleştirir.

Levha ve sistem üreticileri bu dört değişkene göre yükseklik tabloları yayımlar. Kat yüksekliği standardın üzerindeyse profil seçimi göz kararı değil, bu tablolara bakılarak yapılır.

Dikme aralığı duvarı değiştirir

Aynı profille farklı sağlamlıkta duvarlar yapılabilir; belirleyici olan dikme aralığıdır. Yaygın uygulamada dikmeler 60 cm aks aralığıyla dizilir. Seramik kaplanacak ıslak hacim duvarlarında ya da daha rijit bir yüzey istenen yerlerde aralık 40 cm’ye düşürülür. Levha ek yerlerinin her zaman bir dikmenin üzerine gelmesi gerekir.

60 cm’nin nedeni levhadır. Piyasada yaygın levha genişliği 120 cm olduğu için her levha iki kenarından ve ortasından birer dikmeye basar. Aralık 40 cm’ye indiğinde aynı levha dört dikmeye vidalanır; metrekareye düşen profil miktarı artar ama yüzey belirgin biçimde sertleşir.

Kapı boşlukları aks düzenini bozar. Kasanın iki yanına aks dışında birer dikme eklenir, kapı üstüne yatay bir başlık profili konur ve başlığın üzerinde akslar kısa dikmelerle sürdürülür. Ağır kapı kanatlarında kasa dikmeleri çift profille ya da daha kalın saclı profille güçlendirilir; bu ek profiller metraja ayrıca yazılmalıdır.

Yalıtım ve tesisat boşluğu profil seçimini nasıl etkiler?

İki levha yüzü arasındaki boşluk, duvarın yalnızca kalınlığı değil kullanım alanıdır. Dikme aralarına yerleştirilen mineral yün gibi yalıtım levhaları sesi yutar; boşluk derinleştikçe daha kalın yalıtım sığar. 50 mm’lik iskelet ince bir yalıtım levhası alır, 75 mm’lik iskelet daha kalın bir levhaya yer açar.

Tesisat için de aynı hesap geçerlidir. Elektrik borusu ve buat 50 mm’lik boşluğa sığar. Sıhhi tesisat borusu, gömme rezervuar ya da kalın kablo demeti geçecekse 75 mm işi şantiyede zorlamadan çözer. Tesisatı sığdırmak için dikmeyi kesmek ya da gövdesini oymak iskeletin taşıma gücünü düşürür.

Otel odası, toplantı odası ya da daire arası duvar gibi ses beklentisinin yüksek olduğu yerlerde genişlik tek başına yetmez; çift kat levha ve yalıtım dolgusu birlikte planlanır.

Kalın tesisatın yoğun olduğu şaft duvarlarında ya da ses beklentisinin çok yüksek olduğu yerlerde tek sıra geniş profil yerine iki sıra iskelet kurulur. Aralarında boşluk bırakılan iki ayrı ray ve dikme sırası hem tesisata yer açar hem de duvarın iki yüzünü birbirinden ayırarak ses geçişini azaltır. Bu çözümde her sıra için ayrı ray ve dikme hesaplanır.

Sık yapılan hatalar

• Farklı genişlikleri eşleştirmek. U75 rayın içine C50 dikme oturmaz; iskelet boşluk yapar.
• Rayı doğrudan zemine sabitlemek. Rayın altına ses yalıtım bandı uygulanması, titreşimin yapıya geçişini belirgin biçimde azaltır.
• Dikmeyi tam boy kesmek. Dikme, tavan yüksekliğinden bir miktar kısa kesilir; aksi halde raya zorlanarak girer ve yapının hareketinde duvar çatlar.
• Kapı boşluklarını güçlendirmemek. Kasa çevresindeki dikmeler kapının çarpma yükünü taşıyacak biçimde desteklenmelidir.
• Levha ekini dikmenin dışına düşürmek. Havada kalan ek, ilk titreşimde derz boyunca açılır.
• Yüksek duvarda oda bölmesi alışkanlığıyla ilerlemek. Yükseklik arttığı halde genişlik ve dikme aralığı aynı bırakılırsa duvar elle itildiğinde esner.

Sipariş öncesi kontrol listesi

Profil listesini çıkarmadan önce şu soruları yanıtlamak, yanlış genişlikte ya da eksik malzeme alma riskini azaltır:

1. Duvar yüksekliği ne kadar, kat yüksekliği standardın üzerinde mi?
2. Duvarın içinden hangi tesisat geçecek, en kalın boru ya da kutu kaç milimetre?
3. Yalıtım konulacak mı, konulacaksa kalınlığı ne?
4. Yüzey boyalı mı kalacak, seramik mi kaplanacak?
5. Kaç kapı ve pencere boşluğu var, kasalar ne kadar ağır?
6. Levha tek kat mı, çift kat mı uygulanacak?

Yanıtlar netleşince ray metrajı duvar uzunluğundan, dikme adedi ise uzunluğun aks aralığına bölünmesinden çıkar; kapı kenarları ve köşeler için ek dikme payı bırakılır. Hesabı elle yapmak istemezseniz alçıpan profil hesaplama aracı duvar ölçülerinden yaklaşık metrajı verir.

Boy seçerken kat yüksekliğine en yakın boyu almak fireyi azaltır; piyasada 3 m ve 4 m boylar yaygındır. Dikmeyi iki parçadan eklemek yerine tek parça kullanmak, hem işçiliği kısaltır hem de duvarın en çok esnediği orta bölgede zayıf nokta bırakmaz.

Özet: hangi alçıpan duvar profili nerede kullanılır?

Standart oda bölmesi için U50 – C50, yüksek ya da yalıtımlı duvar için U75 – C75 seçin; dikmeleri 60 cm’de bir, seramikli duvarlarda 40 cm’de bir yerleştirin. Birleşim ve bitiş detaylarında detay L profil işinizi kolaylaştırır.

NDP Profil olarak duvar profillerini Malatya’daki fabrikalarımızda galvaniz kaplı çelik sacdan üretiyoruz; kalınlık ve boy seçenekleri teklif aşamasında paylaşılır. Duvar, tavan ve köşe gruplarının tamamını alçıpan profil rehberimizde bulabilir, projenize göre miktar ve fiyat için teklif isteyebilirsiniz.
