Asma Tavan Askı Elemanları: Askı Teli, Çiftli Yay, Agraf ve Klips

Bir asma tavanın yükünü profiller tek başına taşımaz; onları döşemeye bağlayan küçük parçalar taşır. Asma tavan askı elemanları, yani askı teli, çiftli yay, askı maşası, agraf ve klips doğru seçilip doğru sırayla takılmazsa en düzgün profil bile sarkan bir tavanla sonuçlanır. Bu rehber her parçanın görevini, hangi sistemde kullanıldığını ve takılma sırasını anlatır.

Asma tavan askı elemanları ne iş görür?

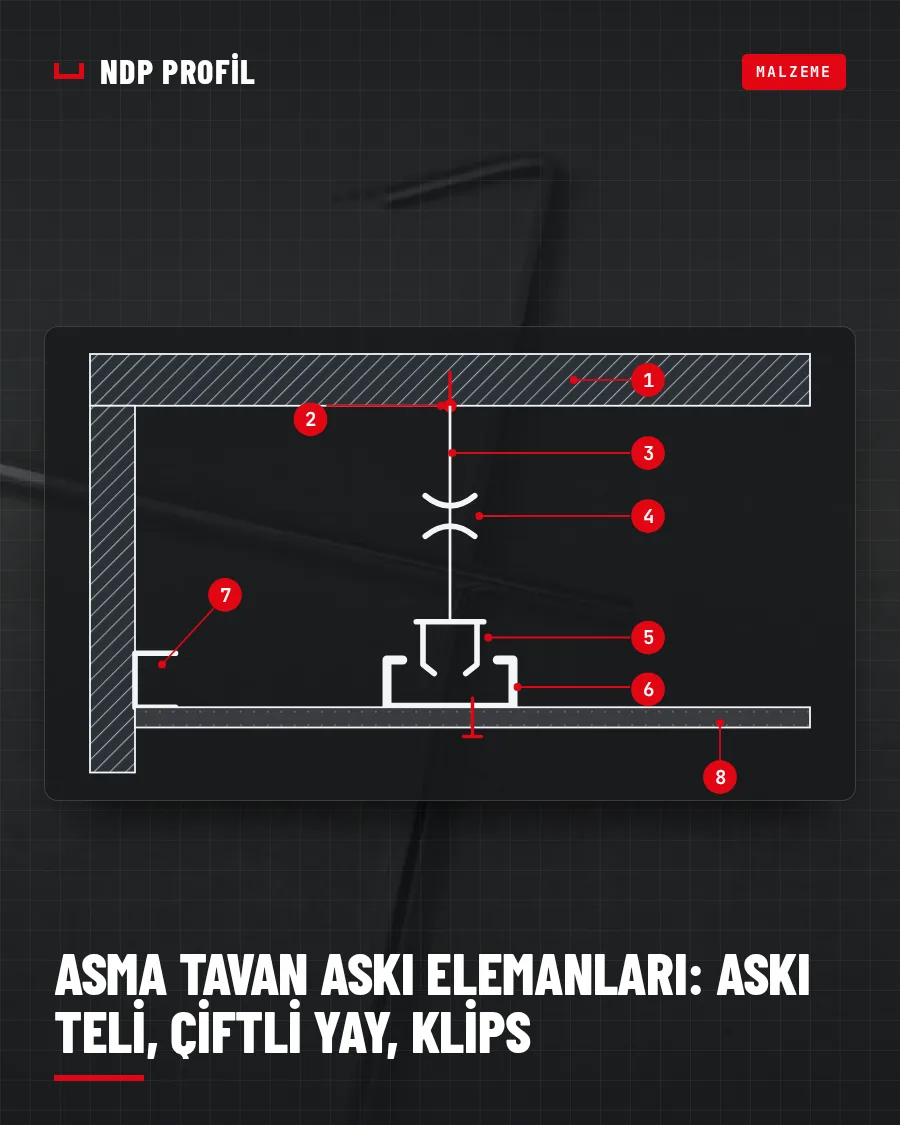

Asma tavanda yük aşağıdan yukarıya doğru okunur. Levhanın ağırlığı vidalarla tali taşıyıcıya, oradan klipslerle ana taşıyıcıya geçer. Ana taşıyıcıyı askı maşası tutar; maşa yükü askı teline, tel de dübel aracılığıyla döşemeye aktarır.

Bu zincirin her halkası tek bir iş yapar: biri taşır, biri ayarlar, biri kilitler. Zincir en zayıf halkası kadar sağlamdır. Eksik bırakılan bir klips ya da gevşek bir dübel, o noktadaki yükü komşu askılara bindirir ve tavan zamanla o bölgede kot kaybeder.

Parçalar üç grupta toplanır. Askı teli ve agraf taşır, çiftli yay ayarlar, askı maşası ile klipsler bağlar. Kenar baskı takozu ise yük taşımaz; panelin yerinde kalmasını sağlar.

Askı teli, çiftli yay ve askı maşası nasıl çalışır?

Alçı levha tavanların büyük bölümü bu üçlüyle asılır. Üçü birlikte çalışır ve aynı askı noktasında yer alır.

Askı teli

Askı teli, taşıyıcıyı betonarme döşemeye asan galvaniz çubuktur. Bir ucu döşemeye dübelle sabitlenir, diğer ucu taşıyıcı hizasına iner. Boyu tavan boşluğunun yüksekliğine göre seçilir ve ayar için birkaç santimetre pay bırakılır.

Tel düşey çalışmalıdır. Eğik asılan tel yük altında doğrulmaya çalışır ve tavan o noktada birkaç milimetre düşer. Tesisat borusu ya da kanal yüzünden tel düşey inemiyorsa askı noktası kaydırılır; tel bükülerek engelin çevresinden dolaştırılmaz.

Çiftli yay

Çiftli yay, iki kanadı delikli bir yay çeliği parçasıdır ve tavanın kotunu ayarlar. Tel kanatlardaki deliklerden geçer. Kanatlar parmakla sıkıldığında tel serbestçe kayar; bırakıldığında yay teli sıkıştırır ve kilitler.

Bu sayede her askı noktası ayrı ayrı, milimetre hassasiyetinde yukarı ya da aşağı alınabilir. Yay aynı zamanda döşemeden inen tel ile taşıyıcıdan çıkan teli üst üste bindirerek birleştirir; yüksek tavan boşluklarında boyu uzatmanın yolu budur.

Askı maşası

Askı maşası, Tavan C profilini askıya bağlayan parçadır. Alt ucundaki kanatlar profilin dudaklarına geçer ve profili içeriden kavrar; üst ucu askı teline bağlanır. Profile vidasız takıldığı için montaj hızlıdır.

Maşanın iki kanadı da dudağa tam oturmalıdır. Tek kanadı boşta kalan maşa, levha yükü bindiğinde profilden kurtulabilir. Her maşayı taktıktan sonra elle aşağı doğru çekerek kontrol etmek birkaç saniye alır ve en sık görülen askı hatasını önler.

Agraf ve klips: doğrudan bağlantı ve kesişim

Agraf

Tavan boşluğu birkaç santimetreyle sınırlıysa askı teli ve yay sığmaz. Bu durumda taşıyıcı, agraf ile kısa mesafeden doğrudan yapıya bağlanır. Piyasada agraf adıyla bilinen parçanın gövdesi döşemeye ya da duvara sabitlenir, kanatları profilin iki yanına vidalanır.

Kanat boyunca farklı noktalardan vidalanarak sınırlı bir kot ayarı yapılır; fazla gelen kanat ucu kıvrılır ya da kesilir. Agraf rijit bir bağlantıdır ve tel gibi sonradan ayarlanamaz, bu yüzden vidalamadan önce taşıyıcı ip hizasına getirilir. Agrafın biçimi taşıyıcıya göre değişir; siparişte hangi profille kullanılacağını belirtmek gerekir.

Klips

Klips, üst üste gelen ana ve tali Tavan C profillerini kesişim noktasında birbirine kilitler. İki katlı ızgarada her kesişime bir klips takılır. Klips üstteki profile asılır, alt uçları alttaki profilin dudaklarına geçer; vida gerektirmez.

Klipsin atlandığı kesişimde tali profil yalnızca levhaya asılı kalır. İlk bakışta fark edilmez, ama levha derzleri zamanla o hat boyunca açılır.

Clip-in klips ve kenar baskı takozu

Clip-in klips

Clip-in klips, clip-in metal tavanların gizli taşıyıcı profilini askıya bağlar. Görevi Tavan C sistemindeki askı maşasıyla aynıdır, ama biçimi clip-in taşıyıcının kesitine göredir; iki parça birbirinin yerine kullanılamaz. Taşıyıcının kotu yine askı teli üzerinden ayarlanır.

Kenar baskı takozu

Kenar baskı takozu, karopan ve clip-in tavanlarda kenar panellerini kenar profiline doğru bastıran yaylı parçadır. Kenardaki paneller çoğu zaman kesilerek küçültülür ve hafifler. Kapı açılıp kapandığında ya da klima çalıştığında oluşan hava akımı bu panelleri yerinden oynatabilir; takoz bunu önler.

Hangi askı elemanı hangi profille kullanılır?

Karopan tavanlarda askı maşası kullanılmaz; askı teli çoğunlukla T24 ana taşıyıcının gövdesindeki askı deliğine doğrudan takılır ve kot yine yayla ayarlanır. Parçaları sistem bazında sipariş etmek, şantiyede yanlış parçayla karşılaşma riskini ortadan kaldırır.

Askı elemanları hangi sırayla takılır?

Aşağıdaki sıra Tavan C profilli alçı levha tavan içindir. Karopan ve clip-in tavanlarda mantık aynıdır; yalnızca taşıyıcıyı askıya bağlayan parça değişir.

1. Kotu ve askı noktalarını işaretleyin

   Tavan kotunu lazerle duvarlara taşıyın ve kenar profilini bu hatta sabitleyin. Ana taşıyıcı hatlarını döşemeye çizin, askı noktalarını bu hatlar üzerinde yaygın uygulamadaki 90–120 cm aralıkla işaretleyin. İlk askıyı duvara yakın tutun.

2. Dübeli ve askı telini takın

   İşaretlediğiniz noktaları dübel çapına uygun delin ve deliği tozdan temizleyin. Metal dübeli yerleştirip askı telini bağlayın. Her teli elle aşağı doğru çekerek dübelin tuttuğunu kontrol edin.

3. Yayı ve maşayı hazırlayın

   Çiftli yayı tele geçirin, maşayı alt uca bağlayın. Bu aşamada kotu kabaca ayarlamak yeterlidir; ince ayar taşıyıcı asıldıktan sonra yapılır.

4. Ana taşıyıcıları asın

   Tavan C profillerini maşalara oturtun, uçlarını kenar profilinin içine yerleştirin. Profil eki gerekiyorsa ekleri yan yana gelen taşıyıcılarda aynı hizaya getirmeyin.

5. Kotu ayarlayın

   Lazer ya da gergin ip hizasına göre her askı noktasında yayı sıkıp taşıyıcıyı kota getirin. Ayarı oda ortasından kenarlara doğru yapın ve bitince bütün hatları mastarla kontrol edin.

6. Tali taşıyıcıları klipsle bağlayın

   Tali Tavan C profillerini ana taşıyıcılara dik yönde, yaygın uygulamadaki 40–60 cm aralıkla yerleştirin. Her kesişime bir klips takın ve klipsin iki profili de kavradığını kontrol edin.

7. Son kontrolü yapın

   Levhaya geçmeden önce bütün maşaları, klipsleri ve yayları gözden geçirin. Tavan arasından geçecek tesisatın askılara yaslanmadığından emin olun.

Levha kaplama ve derz aşamalarını alçıpan asma tavan nasıl yapılır yazısında bulabilirsiniz.

Askı elemanlarında sık yapılan hatalar

• Askıyı seyrek atmak. Aralığı açılan askılar arasında taşıyıcı sehim yapar; dalga, boyadan sonra yatık ışıkta belli olur.
• Plastik dübel kullanmak. Tavan askısında yük dübeli sürekli aşağı çeker; metal gövdeli dübel tercih edilir.
• Teli eğik asmak. Eğik tel yük altında doğrulur ve o noktada kot düşer.
• Klipsi atlamak. Bağlanmayan kesişimde tali profil levhaya asılı kalır.
• Tesisatı tavan askısına bağlamak. Kanal, boru ve kablo tavası kendi askısıyla döşemeye asılır; tavan teline yük bindirilmez.
• Ağır armatürü taşıyıcıya asmak. Avize ve klima iç ünitesi gibi yükler için ayrı askı noktası açılır.
• Sistemlerin parçalarını karıştırmak. Clip-in klips Tavan C profili tutmaz, askı maşası clip-in taşıyıcıya oturmaz.
• Kotu levhadan sonra düzeltmeye çalışmak. Levha vidalandıktan sonra yayla oynamak derzleri açar; ayar levhadan önce bitmelidir.

Sonuç: askı elemanlarını profille birlikte planlayın

Asma tavan askı elemanları metrajda küçük kalemlerdir, ama eksik çıktıklarında bütün montaj durur. Profil listesini çıkarırken her askı noktası için bir tel, bir yay, bir maşa ve bir dübel; her kesişim için bir klips sayın ve fire payı ekleyin.
