U Profil ile C Profil Farkı: Hangisi Nerede Kullanılır?

U profil ile C profil farkı, kesitin ucundaki küçük bir kıvrımla başlar ve iskeletteki görevin tamamını değiştirir. Biri hattı çizer ve tutar, diğeri yükü alır ve levhayı taşır. Alçıpan duvarda da asma tavanda da bu iş bölümü aynıdır; değişen yalnızca profillerin duruşudur.

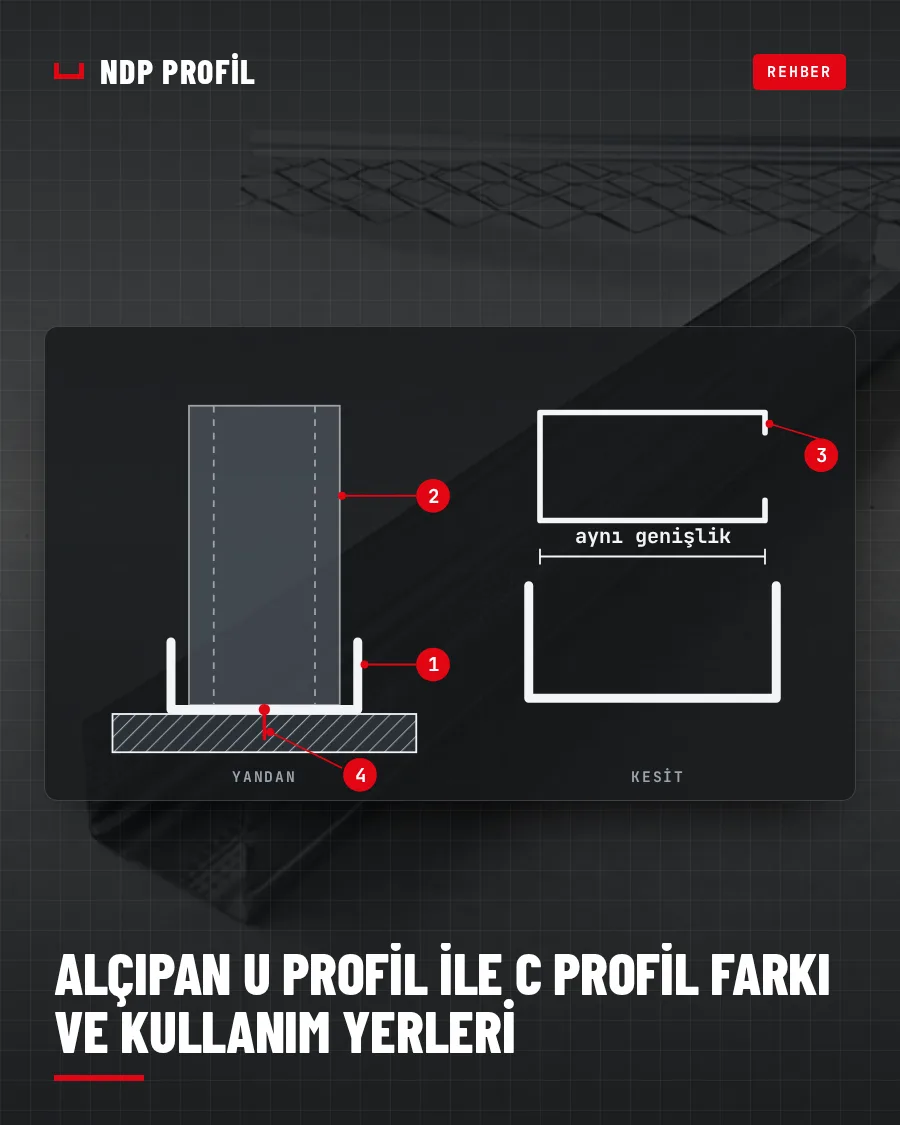

U profil C profil farkı kesitte nasıl görünür?

İki profili uçlarından yan yana tuttuğunuzda fark hemen okunur. U profil bir gövde ile ondan dik çıkan iki düz kanattan oluşur; ağzı tamamen açıktır. C profilde kanatların ucu içe doğru bir kez daha kıvrılır. Bu kıvrıma dudak denir ve profili yarı kapalı bir kesite dönüştürür.

İkinci fark ölçüdedir. C profilin gövdesi, aynı adı taşıyan U profilin içine girebilmesi için bir miktar dar tutulur. Kanatlarında çoğu üreticide boyuna nervürler bulunur; bunlar hem kanadı sertleştirir hem de vidanın ucuna kılavuzluk eder.

Gövdede de fark vardır. Ray boydan boya yapıya sabitlendiği için gövdesi düzdür; sabitleme elemanı bu yüzeyden geçer. Dikmenin gövdesinde ise bazı üreticiler elektrik ve su tesisatının geçişi için hazır boşluklar bırakır. Boşluk yoksa gövde şantiyede delinir; deliklerin dikmeyi zayıflatmayacak biçimde gövdenin ortasından açılması gerekir.

U profil ile C profil şantiyede nasıl ayırt edilir?

Paketler karıştığında ya da etiket koptuğunda iki profili ayırmak için uca bakmak yeterlidir. Dört işaret yanıltmaz.

• Kanat ucu: İçe dönük bir kıvrım varsa C profil, kanat düz bitiyorsa U profildir.
• Kanat yüzeyi: Boyuna nervürler çoğunlukla C profilde bulunur; U profilin kanadı düzdür.
• Kanat yüksekliği: Dikmenin kanadı, levhaya vidalama yüzeyi sağlamak için genellikle rayınkinden yüksektir.
• İç içe geçme: Aynı genişlikte iki profilden biri diğerinin içine giriyorsa içteki C, dıştaki U profildir.

Dudak neden bu kadar önemli?

Açık bir kesitte kanadın serbest ucu en zayıf yerdir; yük altında ilk orası dalgalanır ve profil kendi ekseni etrafında dönmeye çalışır. Dudak bu serbest ucu destekler. Aynı sacdan, aynı genişlikte bükülmüş iki profilden dudaklı olan eğilmeye ve burulmaya belirgin biçimde daha dirençlidir.

Dikmenin C kesitli olmasının nedeni budur: levhadan gelen yükü boydan boya taşıyan eleman odur. Dudak ayrıca vidalama sırasında kanadın geriye kaçmasını zorlaştırır. Tavan C profilde bir görevi daha vardır: askı maşası ve klips profile dudaklarından tutunur.

Ray ise yük taşımaz, yük aktarır. Boydan boya zemine ya da tavana sabitlendiği için burulacak serbest bir açıklığı yoktur. Kanatlarının düz olması, dikmenin içine kolayca girmesini sağlar; dudaklı bir ray dikmeyi içine almazdı.

Duvarda U profil ve C profil: ray ile dikme

Bölme duvarda U profil yatay, C profil düşey çalışır. Ray zemine ve tavana sabitlenir, dikmeler bu iki rayın arasına oturur ve levhalar dikmelere vidalanır.

U profilin duvardaki görevleri

• Duvarın yerini ve doğrultusunu belirler; iskeletin şakülü raydan başlar.
• Dikmelerin alt ve üst uçlarını yanlara kaçmayacak biçimde tutar.
• Kapı ve pencere boşluklarının üstünde yatay başlık olarak kullanılır.
• Kavisli duvarlarda kanatları aralıklarla kesilerek istenen yaya getirilir.

C profilin duvardaki görevleri

• Levhaların vidalandığı yüzeydir; levha ek yerleri her zaman bir dikmenin üzerine getirilir.
• Yaygın uygulamada 60 cm, seramik kaplanacak ya da daha rijit istenen duvarlarda 40 cm aksla dizilir.
• Duvarın mevcut yapıya dayandığı uçta, dübelle sabitlenen başlangıç dikmesi olur.
• Kapı kenarlarında çoğu uygulamada çiftlenerek ya da güçlendirilerek kasanın yükünü karşılar.

Eşleşme kuralı değişmez: Duvar U50 rayın içine Duvar C50, U75 rayın içine C75 oturur. Dikme tavan yüksekliğinden bir miktar kısa kesilir; rayın kanadı bu boşluğu örter ve yapının hareketine pay bırakır.

Bağlanma biçimleri de ayrıdır. Ray, gövdesinden dübel ya da çiviyle zemine ve tavana tutturulur. Dikme ise çoğu noktada raya yalnızca oturur; onu yerinde tutan, iki yüzüne vidalanan levhalardır. Bu yüzden iskelet, levha kaplanana kadar elle kaydırılabilecek kadar serbesttir ve aks ayarı son ana dek düzeltilebilir.

Tavanda U profil ve C profil: çevre profili ile taşıyıcı

Asma tavanda iş bölümü aynıdır, ama profiller yatay düzleme yatar ve ölçüleri değişir. Piyasada yaygın ölçüler Tavan U için 28/27, Tavan C için 60/27’dir.

Tavan U profili odanın çevresine, tavan kotunda duvara sabitlenir. Askıya bağlanmaz; taşıyıcıların uçlarını içine alır ve tavanın terazisine referans olur. Duvardaki raya karşılık gelir.

Tavan C profil ise tavanın gerçek taşıyıcısıdır. Üstte ana, altta tali taşıyıcı olarak iki yönde yerleşir, askı teli ve çiftli yayla döşemeye asılır, levhalar alttan ona vidalanır. Duvardaki dikmeye karşılık gelir; farkı, yükü iki ucundan değil boyunca dizilen askı noktalarından aktarmasıdır.

Duvar C ile Tavan C arasındaki biçim farkı da buradan doğar. Dikme iki ray arasında serbest bir açıklık geçtiği için yüksek gövdelidir. Tavan C sık aralıklarla asıldığı için basık kalabilir; buna karşılık levhaya bakan yüzü geniştir ve iki levha kenarını yan yana alır.

Bağlantı parçaları da bu ayrımı izler. Çevre profili duvara dübel ve vidayla tutturulur; taşıyıcılar ise askı maşası, çiftli yay ve klips gibi parçalarla birbirine ve döşemeye bağlanır. Sipariş listesinde Tavan U için yalnızca dübel, Tavan C için eksiksiz bir askı takımı hesaplanır.

U profil yerine C profil ya da C yerine U kullanılır mı?

İkisi de kullanılmaz. Şantiyede malzeme yetmediğinde denenen bu çözümler, levha kapandıktan sonra kusur olarak geri döner.

• U profili dikme yapmak: Dudaksız kesit burulur, vida kanadı geriye iter ve levha yüzeyi dalga yapar.
• C profili ray yapmak: Dudaklar dikmenin raya girmesini engeller; dikme yerine oturmaz.
• Farklı genişlikleri eşleştirmek: U75 içine C50 boşluk yapar, U50 içine C75 girmez.
• Duvar profilini tavanda kullanmak: Askı maşası ve klips Tavan C’nin kesitine göre biçimlendirilir; duvar dikmesine tutunmaz.
• Tavan U’yu duvar rayı gibi kullanmak: Dar ağzı duvar dikmesini almaz.

Eksik malzemenin doğru çözümü, aynı genişlikte ve aynı tipte profili tamamlamaktır. Tek istisna kapı ve pencere başlıklarıdır: burada ray, uçları kesilip bükülerek iki dikme arasına yatay kayıt olarak yerleştirilir ve bu, sistemin öngördüğü bir kullanımdır.

Metrajda U ve C profil miktarı neden farklı çıkar?

Ray duvarın uzunluğuyla, dikme duvarın alanıyla orantılıdır. Bu yüzden aynı işte C profil metrajı U profilin birkaç katına çıkar.

Örnek: 4 m uzunluğunda, 2,80 m yüksekliğinde, kapısız bir duvar. Alt ve üst ray için 2 × 4 = 8 m U profil gerekir. Dikmeler 60 cm aksla dizildiğinde iki uç dahil 8 dikme çıkar; 8 × 2,80 = yaklaşık 22,4 m C profil eder. Kapı boşluğu varsa alt ray boşluk kadar azalır, kasa kenarına ek dikme gelir.

Bu oran sipariş verirken işe yarar bir sağlamadır. Listede ray ile dikme metrajı birbirine yakın çıkıyorsa ya dikme eksik sayılmıştır ya da ray fazla yazılmıştır. Fire payı da iki profilde aynı değildir: ray uç uca eklenebildiği için artan parça kullanılır, dikmede ise tavan yüksekliğinden kısa kalan parça çoğu zaman işe yaramaz.

Tavanda oran daha da açılır: Tavan U yalnızca odanın çevresi kadar, Tavan C ise ana ve tali taşıyıcıların toplamı kadardır. Kendi ölçülerinizle hesap için alçıpan profil hesaplama aracını kullanabilir, ayrıntıyı 1 m² için kaç metre profil gerekir yazısında bulabilirsiniz.

Sonuç: U tutar, C taşır

U profil ile C profil farkı tek cümleyle şudur: U profil hattı belirleyen ve uçları tutan çevre elemanı, C profil levhanın vidalandığı ve yükü taşıyan elemandır. Duvarda ray ve dikme, tavanda çevre profili ve taşıyıcı olarak karşımıza çıkarlar; aynı genişlikte eşleşirler ve birbirlerinin yerine kullanılmazlar.

Diğer profil ailelerini alçıpan profil çeşitleri yazısında, sistemin bütününü alçıpan profil rehberinde bulabilirsiniz. NDP Profil olarak U ve C profilleri Malatya’daki fabrikalarımızda üretiyor, toptan ve bayi kanalıyla sevk ediyoruz; alçıpan duvar profilleri için miktarınızı teklif formundan iletebilirsiniz.
