Karopan Asma Tavan Nasıl Yapılır? T24 Taşıyıcı Sistem Montajı

Karopan asma tavan, görünür bir T24 taşıyıcı ızgaraya 60×60 cm’lik plakaların vidasız oturtulmasıyla kurulur. Montajı hızlıdır, ama ızgara gönyesinde ve terazisinde değilse hata her plakada tekrarlanır ve bitmiş tavanda çizgi çizgi okunur. Bu rehberde kot işaretlemeden kenar plakası kesimine, askı noktalarından aydınlatma armatürüne kadar montajı sırasıyla anlatıyoruz.

Karopan asma tavan sistemi hangi parçalardan oluşur?

T24 adı, taşıyıcının alttan görünen yüzünün yaklaşık 24 mm genişliğinde olmasından gelir. Ters T kesitli taşıyıcının kanatları plakaları taşır, gövdesindeki yuvalar ise parçaları birbirine kilitler. Sistem beş parçayla kurulur.

Demirtaş çatısı altında karopan taşıyıcıları NDPAN T24 markasıyla sunuluyor: ana ve ara taşıyıcıları kapsayan karopan profili ile duvar kenarında kullanılan karopan L profil. Sistemin alçı levha ve clip-in tavanlardan farkını asma tavan sistemleri karşılaştırmasında okuyabilirsiniz.

Montajdan önce plaka yerleşimini planlayın

Karopan tavanda ilk iş profil kesmek değil plan yapmaktır. Amaç, karşılıklı duvarlarda kenar plakalarının eşit ve yarım plakadan (30 cm) dar olmayacak biçimde kalmasıdır. Duvar dibinden tam plakayla başlanırsa karşı duvarda birkaç santimetrelik bir şerit kalır; hem kesmesi zordur hem göze batar.

Hesap şöyledir: oda ölçüsünü 60’a bölün, tam plaka sayısını ve kalanı bulun. Kalanın yarısı 30 cm’den küçükse tam plaka sayısını bir azaltın; kenar plakası (kalan + 60) ÷ 2 olur.

Örnek olarak 4,30 m × 5,00 m’lik bir oda alalım. Genişlikte 430 ÷ 60 = 7 tam plaka, kalan 10 cm. Yarısı 5 cm ettiği için 6 tam plakaya inilir; kenarlar (10 + 60) ÷ 2 = 35 cm olur. Uzunlukta 500 ÷ 60 = 8 tam plaka, kalan 20 cm; 7 tam plakaya inilir, kenarlar (20 + 60) ÷ 2 = 40 cm olur. Sağlaması: 6 × 60 + 2 × 35 = 430 ve 7 × 60 + 2 × 40 = 500.

Planı yaparken armatürlerin, menfezlerin ve yangın algılayıcılarının hangi göze geleceğini de belirleyin. Izgarayı oda eksenine göre ortalamak çoğu zaman armatürleri de simetrik düşürür.

Ana taşıyıcıların hangi yönde gideceği de bu aşamada belirlenir. Yön, döşemede askı atılabilecek hatlara ve tavan arasındaki kanal güzergâhına göre seçilir. Geniş bir havalandırma kanalı askı hattına denk geliyorsa hat kaydırılır ya da kanalın iki yanındaki askılara bir köprü profili bağlanır. Kolon ve duvar çıkıntılarının çevresi de L kenar profiliyle dönülür; bu noktalardaki plakalar yerinde ölçülerek kesilir.

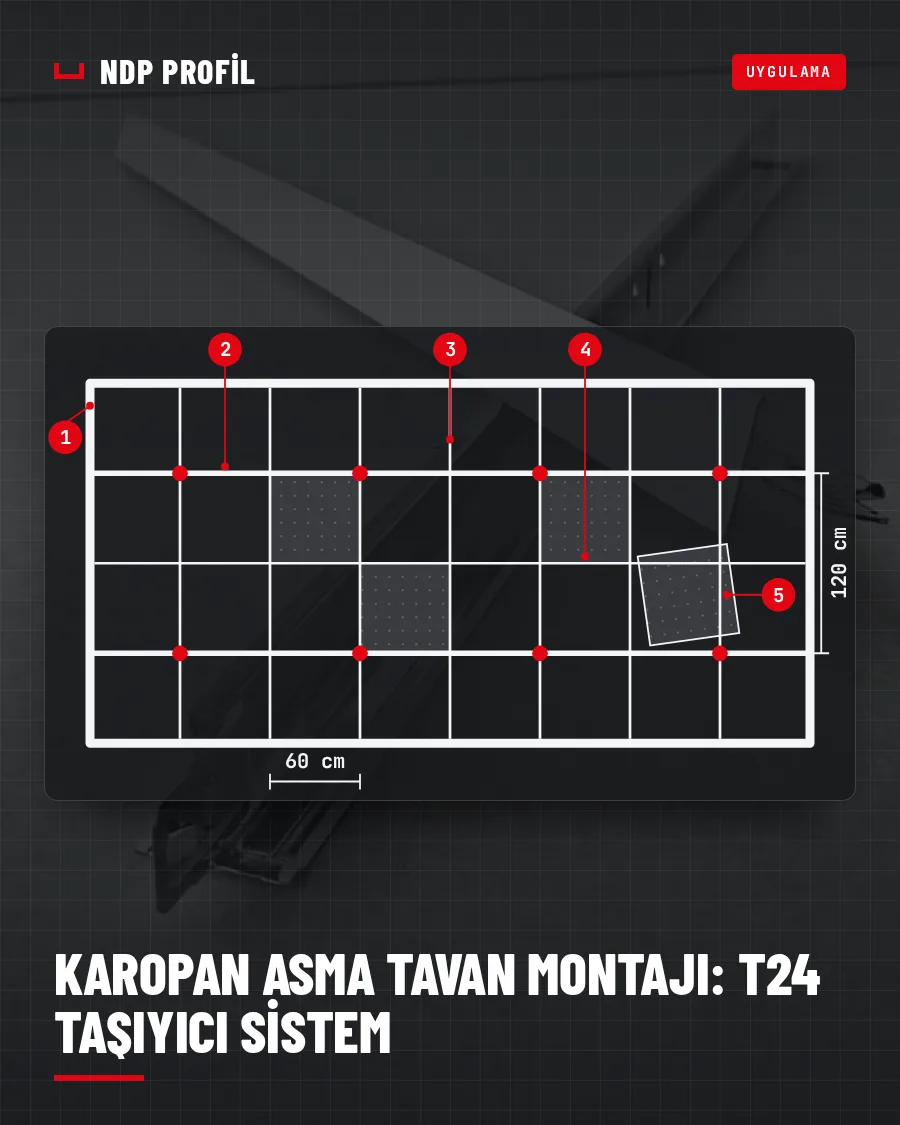

T24 karopan asma tavan montajı: 8 adım

1. Tavan kotunu işaretleyin

   Kotu lazer teraziyle tüm duvarlara taşıyın; çizgi, görünen ızgaranın alt yüzüdür. Kotu seçerken ızgaranın üstünde plakanın eğilerek geçebileceği kadar boşluk kalmasına dikkat edin. Kanal ve boruların altı ızgaraya çok yakınsa plakalar yerine oturtulamaz, sonradan kaldırılamaz.

2. L kenar profilini sabitleyin

   Profilin alt kenarını çizgiye oturtun ve duvara dübel vidayla, yaygın olarak yarım metreyi geçmeyen aralıklarla sabitleyin. İç köşelerde profilleri bindirin ya da 45 derece gönyeyle kesin. Kenar profili tavanın terazisini belirler; eğri bir duvarda profili duvarın eğrisine uydurmayın, gerekiyorsa arkasını besleyin.

3. Askı noktalarını hazırlayın

   Ana taşıyıcı hatlarını plana göre döşemeye işaretleyin: ilk hat duvardan kenar plakası ölçüsü kadar içeride, sonrakiler 120 cm arayla. Örnek odada hatlar duvardan 35, 155, 275 ve 395 cm’ye gelir. Her hat boyunca yaklaşık 90–120 cm’de bir delik açın ve askı tellerini çelik dübelle döşemeye bağlayın. Telleri çiftli yaydan geçirerek hazır bırakın.

4. Ana taşıyıcıları asın

   Askının kancalı ucunu ana taşıyıcının gövdesindeki askı deliğine takın. Taşıyıcının duvara gelen ucunu, ilk geçme yuvası kenar plakası ölçüsüne denk gelecek biçimde kesin (örnekte 40 cm); aksi halde ara taşıyıcılar modüle oturmaz. Uçları L profilin üzerine oturtun. Boy eklerini uçlardaki geçme dillerle yapın ve yan yana hatlardaki ekleri aynı hizaya getirmeyin.

5. 120’lik ara taşıyıcıları takın

   Ara taşıyıcıların uç dillerini ana taşıyıcının yuvalarına 60 cm arayla geçirin; dil yuvaya oturduğunda kilitlenir. Karşılıklı iki ara taşıyıcı aynı yuvada buluşur. Duvar kenarına gelenleri ölçüsüne göre kesip L profilin üzerine oturtun.

6. 60’lık ara taşıyıcılarla gözleri bölün

   60 cm’lik ara taşıyıcıları, 120’liklerin ortasındaki yuvalara ana taşıyıcılara paralel olarak takın. Izgara böylece 60×60 cm’lik gözlere bölünür. Armatür ya da menfez gelecek gözleri plana göre boş bırakın.

7. Gönye ve teraziyi kontrol edin

   Birkaç gözün köşegenlerini ölçün; iki köşegen eşitse ızgara gönyesindedir. Lazerle ya da gergin iple kotu kontrol edin, çiftli yayları sıkıp bırakarak ana taşıyıcıları aynı düzleme getirin. Plakaları koymadan önce yapılan bu kontrol, sonradan yapılacak her düzeltmeden kısadır.

8. Plakaları yerleştirin

   Temiz eldivenle çalışın; parmak izi açık renkli plakada kalır. Plakayı çapraz tutarak ızgaranın üstüne çıkarın, düzeltip kanatların üzerine bırakın. Ortadan kenarlara doğru ilerleyin. Kenar plakalarını ölçüsüne göre maket bıçağı ve cetvelle kesin, kesik kenarı L profile getirin ve kenar baskı takozu ile sabitleyin.

Plakanın kenar tipi kesimi etkiler. Düz kenarlı plakalar ızgaranın kanadına doğrudan oturur ve kesildiğinde ek işlem istemez. Kademeli kenarlı plakalarda yüzey ızgaradan birkaç milimetre aşağıda kalır; bu plakalar kesildiğinde kesik kenara kademenin yeniden açılması gerekir, yoksa kenar plakası diğerlerinden yüksekte durur.

Aydınlatma armatürü ve menfezler nasıl yerleştirilir?

60×60 cm’lik LED paneller bir plakanın yerine doğrudan ızgaraya oturur; karopan tavanın en pratik yanlarından biri budur. Yine de ızgara plakaların ağırlığına göre kurulur. Armatürün ağırlığı ve bağlantı biçimi için üreticisinin talimatına bakın; yaygın uygulama, armatürün geldiği gözün köşelerine ek askı atmak ya da armatürü döşemeye bağımsız bir emniyet askısıyla bağlamaktır.

• Gömme spot: plaka delinerek takılır; plakanın üstüne yükü yayan bir destek parçası konur, yoksa plaka zamanla çöker.
• Menfez, hoparlör, klima kaseti: ızgaraya yük bindirmeden kendi askısıyla döşemeye taşıtılır.
• Kablolar: plakaların üzerine serilmez; kablo tavasında ya da döşemeye bağlı olarak taşınır.

Askı teli, çiftli yay ve diğer bağlantı parçalarının görevlerini asma tavan askı elemanları rehberinde ayrıntısıyla bulabilirsiniz.

Kaç plaka, kaç metre taşıyıcı gerekir?

60×60 cm’lik bir plaka 0,36 m² kaplar; 1 m² için 1 ÷ 0,36 ≈ 2,8 plaka gerekir. Ana taşıyıcılar 120 cm arayla dizildiğinde m² başına yaklaşık 0,8 m ana taşıyıcı, 1,4 adet 120’lik ve 1,4 adet 60’lık ara taşıyıcı düşer. L kenar profili ise alana değil oda çevresine göre hesaplanır.

Bu değerler düz ve dikdörtgen bir alan için yaklaşık rakamlardır ve sisteme göre değişir. Kenar kesimleri, kolon dönüşleri ve girintiler miktarı artırır; siparişe fire payı eklemeyi unutmayın.

Sık yapılan hatalar

• Plansız başlamak. Duvar dibinden tam plakayla başlanan tavanda karşı kenarda dar bir şerit kalır.
• Gönyeyi atlamak. Gönyesi kaçık ızgarada plakalar ya sıkışır ya da kanatta boşluk bırakır.
• Ekleri aynı hizaya getirmek. Yan yana ana taşıyıcıların ekleri aynı hatta toplanırsa ızgara o hat boyunca zayıflar.
• Askıyı eğik ya da tesisata bağlamak. Askı şakülünde olmalı ve doğrudan taşıyıcı döşemeye gitmelidir.
• Tesisat bitmeden plakaları kapatmak. Plakalar kaldırılabilir, ama her açıp kapama kenar kırığı ve leke riskidir.
• Hacme uygun olmayan plaka seçmek. Nemli hacimlerde plaka üreticisinin bu koşul için önerdiği tip kullanılmalıdır.

Sonuç: düzgün ızgara, düzgün tavan

Karopan asma tavan, planı yapılmış ve gönyesine alınmış bir ızgarada neredeyse kendiliğinden biter; işin zor kısmı plakadan önce tamamlanır. Kenar plakalarını eşitlemek, ana taşıyıcının ilk yuvasını modüle oturtmak ve askıları düzenli atmak yeterlidir.
